Deltec AP1004

[vulcano]

http://www.google.cl/search?hl=es&q=enkamat&btnG=Buscar+con+Google&meta=cr%3DcountryCL

[colt]

el 09-02-09 al fin las 4 sedras KSP3500


por lo tanto, se modificó el material que quedó de la siguiente manera:

1 adaptador reducción 1 ¼” x 1”
1 mt. tubo de 100mm 4”
1 mt. tubo de 19mm ¾”
1 tapa 25mm 1”
1 tee 25 mm 1”
1 tee de 32 mm de 1 1/4”
1 tuerca unión 100mm 4”
1 válvula doble unión 25mm 1”
1 válvula unión 32mm 1 ¼”
2 adaptadores hembra 25mm 1”
2 adaptadores macho 25mm 1”
2 cemento ¼ lts.
2 codos de 90x25mm 1”
2 mts. Tubo 25mm 1”
3 tuerca unión 25mm 1”
4 codos de 45x19mm ¾”
4 codos de 90x19mm ¾”
8 adaptadores hembra de 19mm ¾”
8 adaptadores macho de 19 mm ¾”
8 tuerca unión de 19mm ¾”

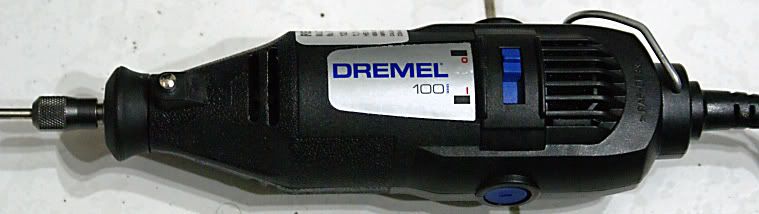

para evitar una ruptura en el plexiglass* al utilizar la broca, utilice la del dremel para hacer las diferentes perforaciones.





con ello, evitamos que se ralle o fracture, del mismo modo el orificio nos puede servir de guia para la futura perforación.

empecemos a armar

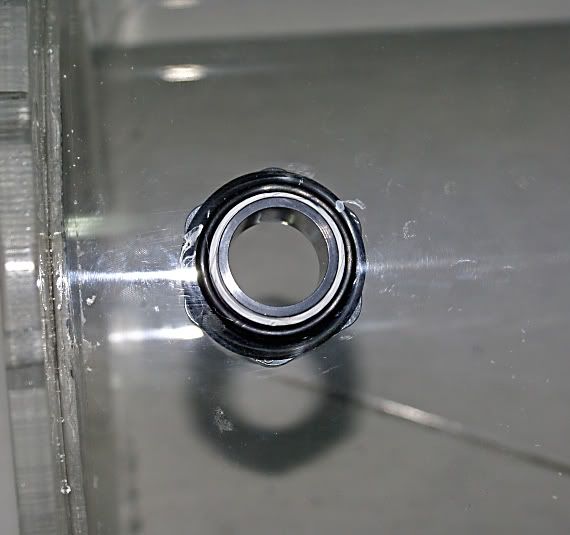

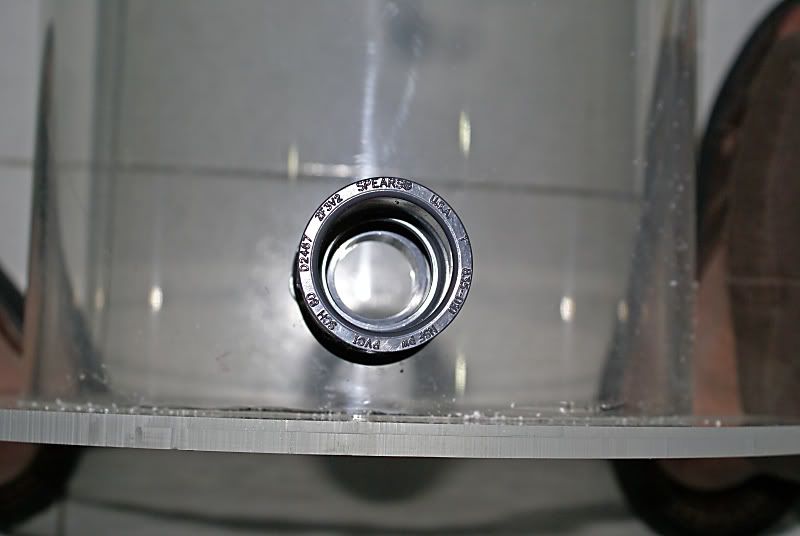

para la salida del agua en el cuerpo del skimmer utilicemos el adaptador (macho) de 1"



no sin antes ponerle en el interior un O'ring que nos permita evitar la fuga del agua en la conexión.

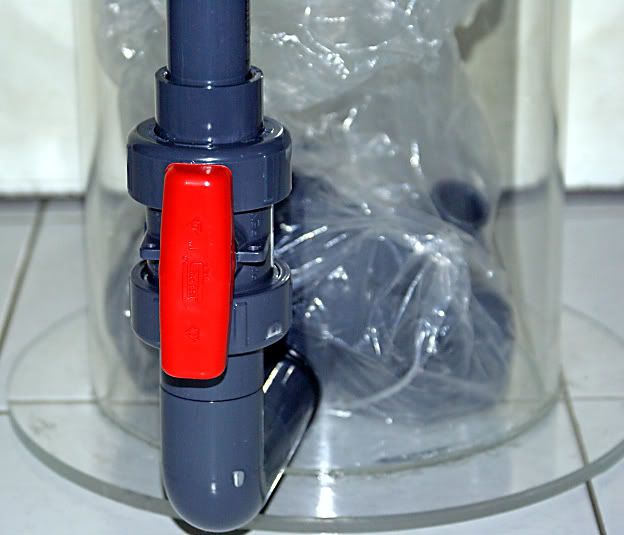

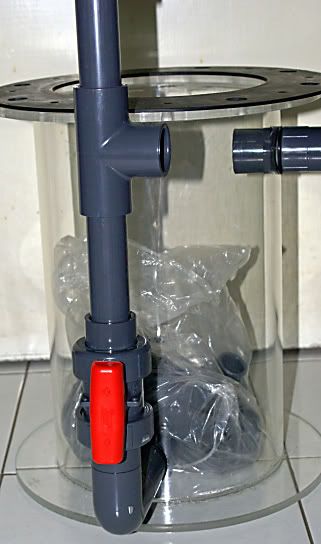

y ensamblemos el codo (90x25mm 1”) al adaptador, para posteriormente pegar la válvula (doble unión 25mm 1”).

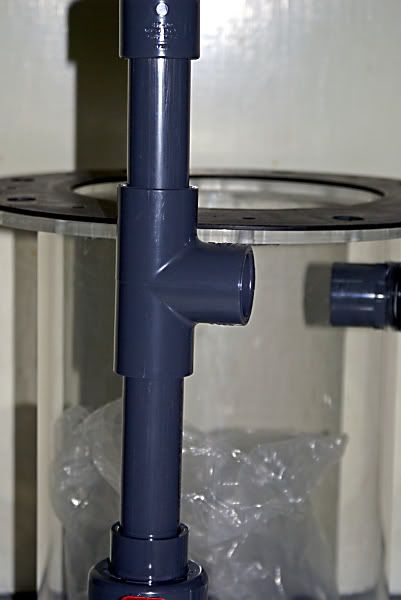

conforme al tamaño del largo del cuerpo, se tendrá que considerar el espacio para utilizar la tee (25 mm 1”) que nos permitirá la salida del agua hacia el sump y que este antes de la copa recolectora, por lo que se suguiere tomar encuenta la perforación de la entrada del agua.

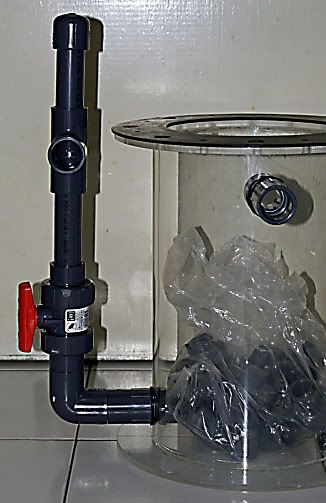

siguiendo la misma metodología de perforación y unión de adaptadores (macho y hembra) con su respectivo O'ring y cinta teflon que nos permitirá "calibrar" la altura de la salida y que no se salga el agua hacia la copa recolectora, quedando de esta forma:

[colt]

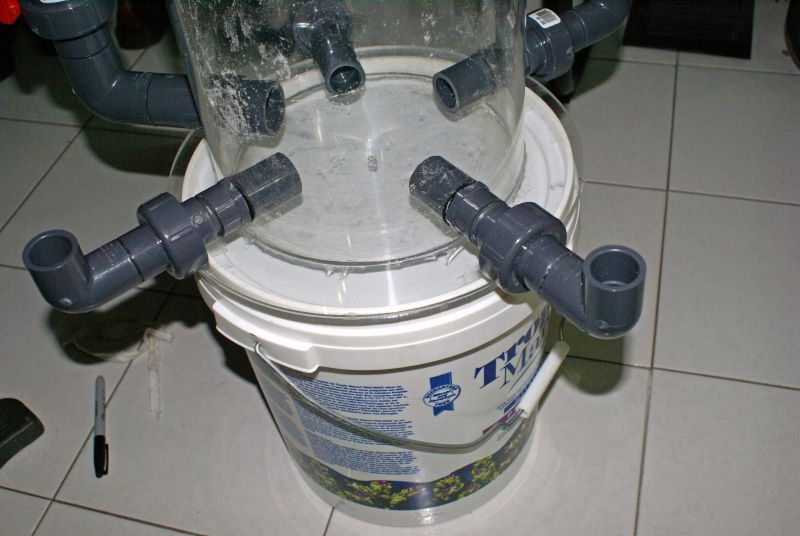

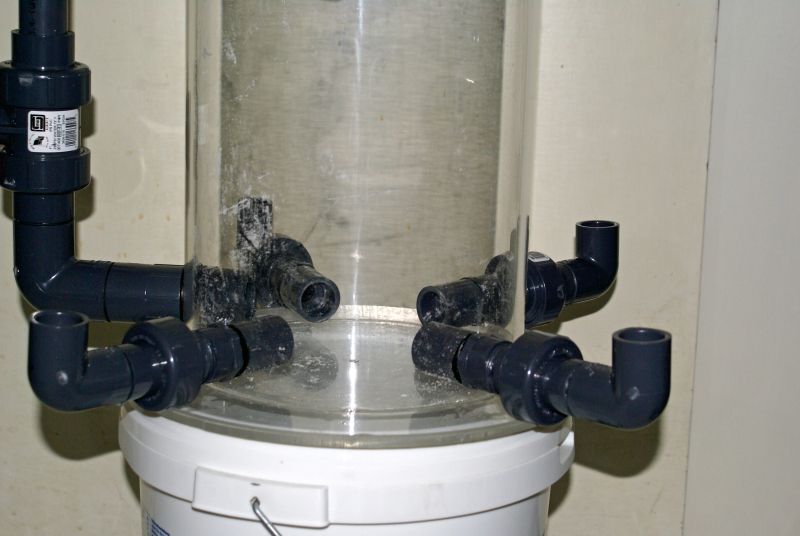

las mismas perforaciones y conexiones de entrada y salida del agua, nos permitirá guiarnos para establecer la distancia de las 4 Sedras que estarán conectadas al cuerpo del skimmer de la siguiente forma:

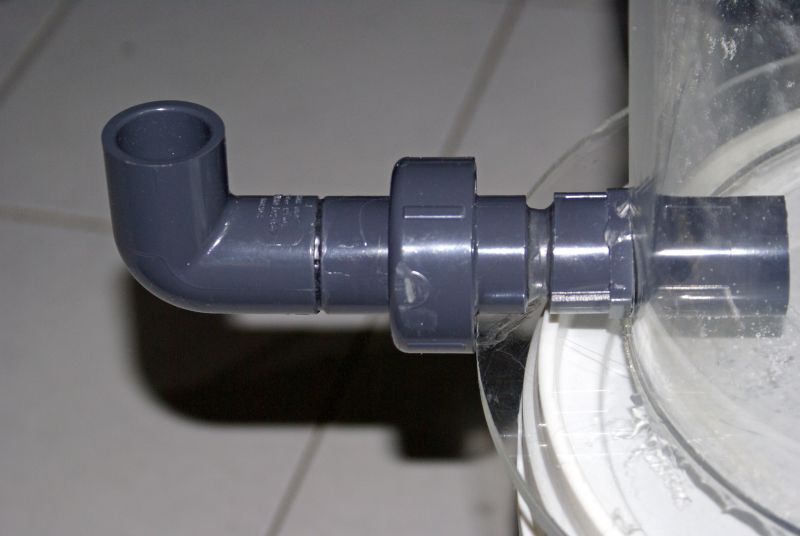

se suguiere empezar las perforaciones y conexiones desde la base, utilizando los adaptadores (macho y hembra de 19mm ¾” ) con el O'ring y cinta teflon para evitar las fugas de agua.

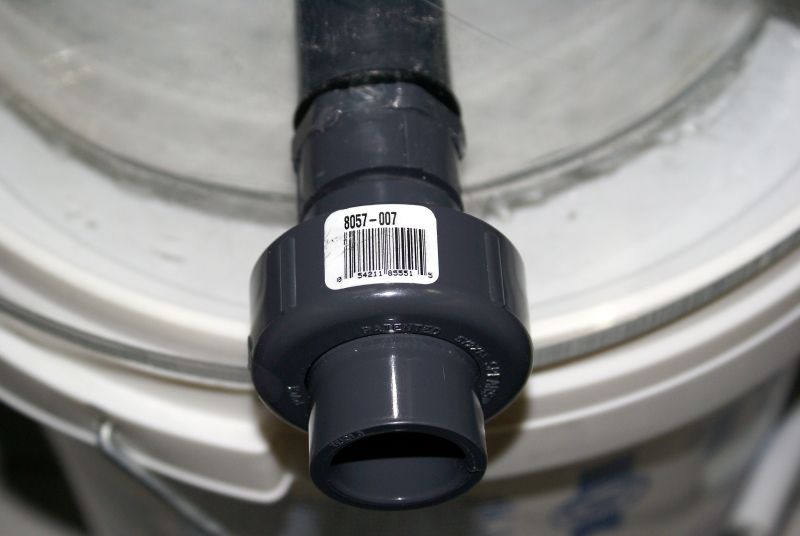

y a cada una de las conexiones agregarle la tuerca unión de 19mm ¾”

[>>Gonzalo<<]

Colt,

Que bien se ve eso!, me imagino las ganas de verlo funcionando jejeje.
Dejarás ambos skimmers funcionando? es decir el actual y este que estás proyectando?

Respecto del material enkamat en Chile, acá hay un link y una direccion que encontré tiempo atrás, no sé si aun es válida:

http://www.versluysltda.cl/productos/in ... VPARR&sp=1

Emilio Vaisse 680 Ñuñoa - Santiago - Chile
Teléfonos: 2228231 - 2259187 - 2745864

Ese material yo lo he utilizado para unamodificación similar.

Saludos y felicidades por el proyecto.

[colt]

Colt,

Que bien se ve eso!, me imagino las ganas de verlo funcionando jejeje.
Dejarás ambos skimmers funcionando? es decir el actual y este que estás proyectando?

Saludos y felicidades por el proyecto.

Hola Gonzalo,

con paciencia debe de funcionar mejor.
no, realmente dejaré el DIY y el ASM lo venderé. (bueno, ya está vendido)

Gracias!

[Gonzalo188]

Colt una pregunta, ¿De que altura es el skimmer terminado en centimetros?? y de ancho?? que no me quedo muy claro si las medidas que pusiste al principio estan en cm, inches o feets

[colt]

Colt una pregunta, ¿De que altura es el skimmer terminado en centimetros?? y de ancho?? que no me quedo muy claro si las medidas que pusiste al principio estan en cm, inches o feets

en un principio la medida de altura era de 27" (pulgadas), sin embargo con las modificaciones en la copa recolectora quedó en 76 cms (29.6") y el total del ancho considerando todas las conexiones y cabezas de poder quedará aproximadamente en 50 cms (19.5")

[Gonzalo188]

50 cms de ancho??? wow.. nunca habia visto un skimmer tan ancho.. el mio es solo de 20cm de ancho..

[colt]

50 cms de ancho??? wow.. nunca habia visto un skimmer tan ancho.. el mio es solo de 20cm de ancho..

y eso que reduje 1.5 cms en los adaptadores (macho)

[Gonzalo188]

Y ya lo tienes funcionando??

Porque fue el cambio de las eheim por sedra?? son de mayor eficiencia o solo por gusto personal?

[colt]

Y ya lo tienes funcionando??

no, por la demora de las sedras aún no lo está, pero este fin de semana lo termino y subo el video.

Porque fue el cambio de las eheim por sedra?? son de mayor eficiencia o solo por gusto personal?

en realidad, por ambas cosas.
las sedras por las propelas de agujas es mucho mas fácil modicar y aun de instalarlas en este tipo de proyectos DIY.
las Eheim aunque son de bajo consumo en comparación de las sedras tenía que hacer varias modificaciones e incluso en el venturi que era de otra cabeza de poder.

aparte, ya he modificado el skimmer (ASM G4) de un amigo recirculandolo con 4 Sedras KSP5000, mas otro parecido al mio pero de mayor talla en la altura pero con otro tipo de cabezas de poder (Resun 6000).

además este "proyecto" lo vengo posponiendo desde hace mas de un año.

[colt]

ahora les toca el pagado y para ello reduje aproximadamente 1.5 cms del largo del adaptador (macho 19mm ¾”)
